Лабораторная работа № 3
ИЗУЧЕНИЕ КОНСТРУКЦИИ СИСТЕМЫ ПИТАНИЯ КАРБЮРАТОРНОГО ДВИГАТЕЛЯ
Содержание работы:
1. Изучить общее устройство системы питания карбюраторных двигателей и назначение ее основных частей. Изучите расположение узлов и деталей системы питания двигателей автомобилей ГАЗ-3102, ГАЗ-53А, ВАЗ-2105, ЗИЛ-130.
2. Изучить конструкцию и работу карбюраторов К-151, К-126, ДААЗ-2105, К-90.
3. Изучить конструкцию и работу бензонасоса, воздухоочистителя, топливных фильтров.
4. Ознакомиться с устройством бензобака, впускными и выпускными трубопроводами, глушителями шума, приспособлением для подогрева горючей смеси.
5. Составить отчет, который должен содержать:
- характеристику элементарного и идеального карбюраторов;
- описание принципа работы и схему системы питания автомобиля;
- анализ устройств и систем карбюратора по варианту;
- схему бензонасоса.
Вариант 1 - Главная дозирующая система с компенсацией смеси регулирования разряжения в диффузоре;
Вариант 2 - Система холостого хода;
Вариант 3 - Экономайзер;
Вариант 4 - Ускорительный насос.
Порядок выполнения лабораторной работы

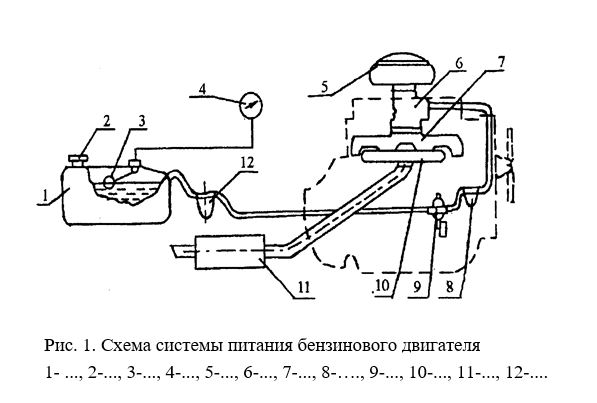

I. Рассмотрите схему системы питания. На автомобиле уясните расположение всех составных частей системы. Проследите, где проходят топливопроводы, соединяющие топливный бак, фильтры, насос и карбюратор. Рассмотрите крепление этих составных частей. Вычертите схему системы питания. Укажите наименование позиций (рис. 1).
II. Изучите воздухоочиститель. По плакату или по книге рассмотрите общее устройство воздухоочистителя двигателей ЗИЛ-130, ЗМЗ-53 и ЗМЗ-24, ВАЗ-2105. Проследите путь воздуха в нем, определите уровень, до которого нужно наливать масло в ванну. Сравните конструкции воздухоочистителей.
III. Рассмотрите впускной и выпускной трубопроводы и глушитель.
1. На двигателях ЗМЗ-53, ЗМЗ-24 уясните расположение и крепление впускного трубопровода, снимите его.
2. С помощью проволоки (или по учебному разрезу) проследите путь горючей смеси через трубопровод в каждый цилиндр двигателя.
3. Рассмотрите устройство выпускного трубопровода.
4. По плакату или по книге, используя монтажный двигательЗМЗ-24, изучите устройство глушителя, схему его действия.
IV. Рассмотрите топливный бак. Уясните место и способ его крепления. Уясните принцип работы клапанов пробки и датчика уровня топлива.
V. По плакатам или по книге изучите конструкции фильтров и фильтров-отстойников. Уясните принцип их работы.
VI. Изучите топливный насос.
1. По плакату или по книге рассмотрите общее устройство и уясните схему действия дифракционного насоса.
2. Снимите насос с автомобильного двигателя и разберите его в такой последовательности:
- снимите крышку насоса вместе с прокладкой;
- выньте сетку;
- отвинтите винты и снимите головку насоса;
- выньте обоймы клапанов и снимите клапаны с пружинами;
- отвинтите гайку и снимите с тяги диафрагму шайбы и пружину;
Выньте тягу:
- расшплинтуйте ось рычага и с помощью латунной выколотки выбейте ее;
- выньте рычаг;
- расшплинтуйте валик рычага ручной подкачки, снимите пружину и выньте валик рычага.
3. Рассмотрите все детали насоса и соберите его в обратной последовательности.
4. Уясните различия в устройстве насосов двигателей ЗИЛ-130, ЗМЗ-53, ЗМЗ-24, ВАЗ-2105, К-90 по натурным образцам и по плакатам.
VII. Изучите устройство деталей карбюраторов К-151, К-126, ДААЗ-2105 по плакатам или по книге.
VIII. Разберите карбюратор.
1. Снимите верхнюю часть карбюратора.
2. Рассмотрите устройство поплавка, рычажной системы и игольчатого клапана. Уясните способ регулировки уровня топлива в поплавковой камере.
3. Вывинтите корпус игольчатого клапана, рассмотрите устройство клапана.
4. Вывинтите из корпуса главные топливные жиклеры, воздушные жиклеры. Определите их сечение.
5. Разберите механизм ускорительного насоса. Рассмотрите детали, определите их назначение и принцип взаимодействия.
6. Рассмотрите механизм пуска и уясните его работу.
7. Вывинтите винты регулировки холостого хода. С помощью лески или капроновой нити определите маршрут движения смеси по каналам карбюратора.
8. Соберите карбюратор.
9. Вычертите схему системы карбюратора согласно заданию и варианту. Опишите ее работу.
10. Сравните конструкции соответствующих систем изучаемых карбюраторов.

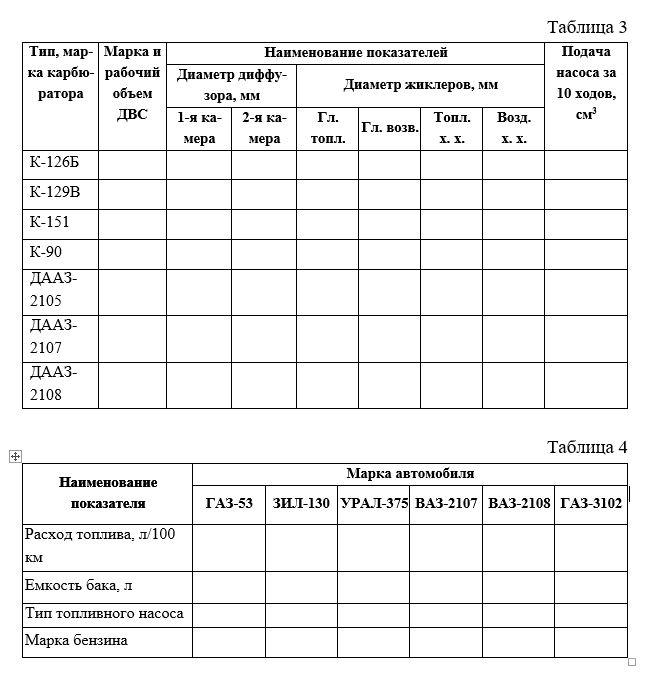

11. Используя справочную литературу, заполните табл. 3 и 4.
Вопросы для самоконтроля:
1. Как определяется уровень топлива в поплавковой камере карбюратора и чем регулируется этот уровень?
2. Какие регулировочные винты имеются на карбюраторе?
3. Как действует карбюратор при пуске двигателя? Перечислить основные неисправности системы питания.
4. На каких режимах работы двигателя горючая смесь должна быть обогащенной? Чем и как характеризуется состав смеси?
5. Какие карбюраторы называются сбалансированными?
6. Как изменяется состав смеси, если уровень топлива в поплавковой камере превышает норму или засорился воздушный фильтр? Почему?
