Лабораторная работа №2

ЛАБОРАТОРНАЯ РАБОТА №2

ИЗУЧЕНИЕ КОНСТРУКЦИИ МЕХАНИЗМА ГАЗОРАСПРЕДЕЛЕНИЯ

Содержание работы:

1. Изучить назначение, конструкцию и взаимодействие деталей газораспределительного механизма на примере двигателей автомобилей ГАЗ-3102, ГАЗ-53А, МАЗ-5335. Ознакомиться с устройством газораспределительного механизма автомобилей ВАЗ-2105, ВАЗ-2108, трактора МТЗ-100.

2. Выяснить преимущества и недостатки изучаемых конструкций газораспределительных механизмов, освоить проверку и регулировку тепловых зазоров.

3. Составить отчет, в который должен содержать эскизное изображение поперечного разреза двигателя (для V-образных - одного блока) и рисунок всех деталей газораспределительного механизма. Диаграмму фаз газораспределения изучаемого двигателя.

Порядок выполнения лабораторной работы:

I. По плакатам изучите газораспределительный механизм двигателей ВАЗ-2105 и МТЗ-100.

II. Разберите механизмы. Прочитайте правила техники безопасности при разборно-сборочных работах.

1. С монтажного двигателя ЯМЗ-236 (или ЗМЗ-53, ЗМЗ-24) снимите крышки головок с прокладками. Рассмотрите расположение клапанов, пружин, коромысел, осей коромысел, стоек оси коромысел. Снимите оси коромысел в сборе.

2. Снимите впускной трубопровод с прокладками. Выньте штанги и с помощью приспособления - толкатели. Рассмотрите конструкцию толкателей и способ их установки. Рассмотрите конструкцию штанг и коромысел.

3. Снимите выпускные трубопроводы. Отвинтите гайки шпилек и снимите головки блоков с прокладками.

4. Снимите крышку распределительных шестерен. Вывинтите болты крепления фланца распределительного вала и выньте этот вал из блок-картера. Уясните, как осуществляется фиксация распределительного вала в осевом направлении. В двигателе ЗМЗ-53 на распределительный вал установлена косозубая шестерня привода насоса и прерывателя распределителя.

Ознакомьтесь с конструкцией распределительного вала и определите угол расположения одноименных кулачков на распределительном валу.

5. Установите профиль кулачков вала. Найдите различия между распределительными валами изучаемых двигателей.

6. Рассмотрите устройство и крепление распределительных шестерней.

7. С помощью приспособления снимите сухари с клапанов.

8. Рассмотрите устройство клапанов и деталей их крепления.

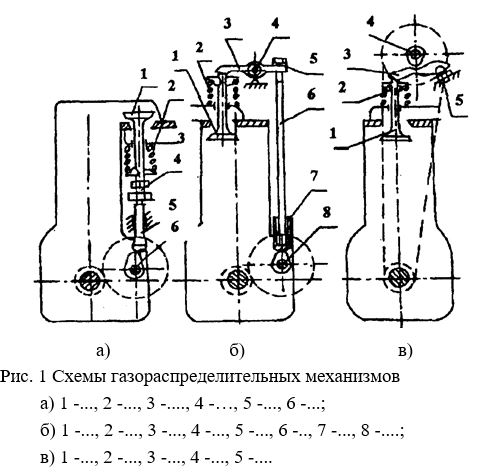

9. Изучите устройство и схему действия механизма газораспределения. Вычертите схемы кривошипно-шатунного механизма и обозначьте на ней основные детали (рис.1). Дайте характеристику каждой схеме.

III. Соберите газораспределительный механизм двигателя.

1. Соберите на головке цилиндров клапанные механизмы.

2. Установите головки блоков цилиндров на двигатель.

3. Установите в блок распределительный вал и закрепите болтами фланец.

4. Положите на блок прокладки и наденьте головки цилиндров на штифты.

5. Установите толкатели, штанги, оси коромысел. Предварительно затяните болты крепления стоек коромысел. Затем закрепите головки цилиндров всеми болтами в соответствующем порядке.

IV. Изучите порядок регулировки зазора между клапанами и коромыслами.

Для нахождения в. м.т. при такте сжатия в первом цилиндре совмещают риску на шкиве коленчатого вала ЗМЗ-53 с центральной риской указателя. Идите эти метки и риски. Отрегулируйте зазор между клапанами и коромыслами.

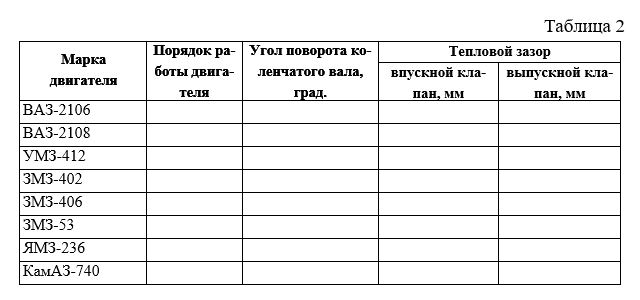

Пользуясь справочными данными, заполните табл. 2

Вопросы для самоконтроля:

1. Чем руководствуются при нахождении в.м.т. поршня первого цилиндра при такте сжатия?

2. Как определяется угол поворота коленчатого вала при регулировке теплового зазора?

3. Как устроены и действуют механизмы принудительного поворота |клапана двигателя ЗИЛ-130?

4. Укажите основные неисправности механизма газораспределения?

5. Объясните конструкцию и принцип работы гидрокомпенсаторов?

6. Что дает установка более двух клапанов на цилиндр?
